电工正确剥线方式优点电工接线方法

- 编辑:电工培训 -

电工正确剥线方式优点电工接线方法

现在淘宝上有新产品可以提高我们电工接线的速度和安全性,现在市面上传统的接线方式是将电线剥开,然后用胶带包裹。如果时间长会造成短路或火灾。

免剥穿刺夹:1.无剥离型;2.防火;3.绝缘材料;4.双铜片导电。

电工不需要剥线、拧线、缠胶带或焊锡,只需将电线正确插入线夹,用钳子按压盖子几秒钟即可完成标准布线。

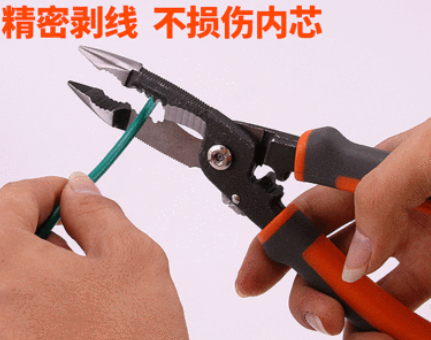

电工正确剥线
电工正确剥线1-1

它的优点是可以为电工节省大量的时间和精力,现在电工正确剥线的市面上只卖4元左右,在提高安全性和接线速度的前提下也不贵。

首先,选择合适的钳口,看看你使用的电线规格是什么。将电线放入适当的钳夹中,然后用右手握住剥线钳,捡起掉落的电线外皮。当线皮完全离开电线时,拉出电线然后返回剥线钳,这样不容易弄乱电线。

电工接线方法有以下三种:

1.切断电线的绝缘层。剥线钳或剪线器可以用来利用电线的绝缘,电刀也可以用来切断塑料硬线的绝缘。用电工刀切割塑料硬线绝缘层时,电工刀的刀口与待切割的导线成450角斜切入绝缘层,再以250角推动。最后,将切开的绝缘层折叠并在同一根部切开。切断绝缘时不要切断线芯。

2.单根铜导线的直线连接和丁字分支连接(1)单根铜导线的直线连接。首先将两个线头切成一定长度的线芯,去除线芯表面的氧化层,将两个线芯交叉成X形,相互缠绕23次,然后拉直线头。将拉直的两根线紧紧缠绕在每一侧6次,剪掉剩余的线并夹紧线的末端。2)单根铜导线的丁字分支连接。将切好的线芯与干线线芯交叉,在支线线芯根部留35mm左右,然后电工正确剥线顺时针缠绕干线线芯68圈,用切丝器将剩余线芯切断,将线头压平。

3.螺栓连接方法:喷嘴压力连接法连接导线的连接方法。铝芯导线应通过螺栓和压接管压接。该方法适用于小负荷铝芯线的连接。喷嘴的压力连接适用于负载较大的多股铝导线连接(也适用于铜导线)。

压接时,应根据铝芯线的规格选择合适的铝压接管。先清理压接处,将两根铝芯线相对放入压接管内,使两根线的端头伸出压接管约30毫米,然后用压接钳压接。压接时,第一个压坑应压在铝芯端的一侧,压接质量应符合技术要求。
