电工双开穿线设计线路双控开关注意

- 编辑:电工培训 -

电工双开穿线设计线路双控开关注意

双开双控双卡匣:如果我们想实现这个功能,我们只需要在两个地方安装盒式磁带并且可以通过佩戴相关的电线正常使用。

拍一张开关背面的照片,给你画出来。关于电工双开穿线的双开关、双控开关的接线方法如下:准备材料:螺丝刀、斜口钳、双控开关、照明灯、电线、绝缘带。

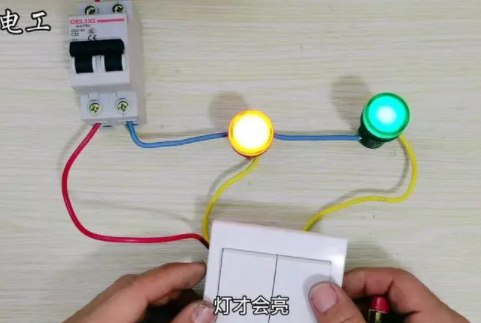

1.分别拿两个双控开关和一个照明灯来具体介绍,双控开关的端子一般标有‘L’、‘L1’和‘L2’。

电工双开穿线
电工双开穿线1-1

2.L端子进线时,L1、L2一端接L;按下开关时,L1、L2另一端接L2.先用斜口钳剥线,注意不要留太长的线以免碰到。

3.把左开关的L作为火线输入,两个开关的L1和L2对应接线,然后把右开关的L接到照明灯的一端,照明灯的另一端接到零线。

4.连接电线后,一定要用绝缘胶带把灯两侧的电线包起来,防止漏电。

5.最后剩下电工双开穿线的火线和零线插上,完成整个双控开关的接线。

6.为了接线方便,可以记住双控开关的电路图,方便实际操作接线。

双控开关安装注意事项:

1、最好在入口处安装带发光功能的开关,这样晚上回家的时候就可以很容易的摸到开关,不然在黑暗中找开关要花很长时间,开关旁边的墙壁也会很暗。

2、厨房的开关应该根据厨房的各种陈设、橱柜和储物柜等来安装,应该安装在方便的位置,注意不要干扰其他物品。

3、我们在使用开关时一般用右手比较方便,所以可以根据个人习惯设计开关位置。如果习惯用右手,可以安装在左侧;如果习惯用左手,可以安装在右侧这样使用起来会更方便。

4、空调开关插座应在确定空调位置后安装,可以安装在比较高的地方。因为空调是用遥控器控制的,所以不需要经常按空调的开关,设置在较高的位置会相对安全。
