电工汇流排工作原理看懂电路图步骤

看电路图的一般步骤：

1.拿到详细图纸后，首先要仔细阅读图纸的主标题栏和相关说明，如图纸目录、技术说明、电气元件清单、施工说明等。结合已有的电工汇流排工作原理知识，对电气图的类型、性质、功能有一个清晰的认识，整体了解图纸的概况和要点。

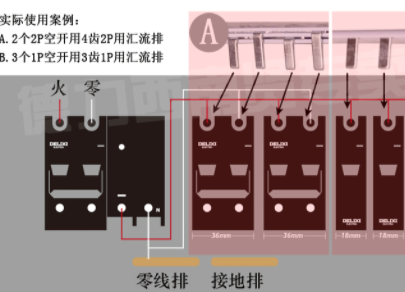

（电工汇流排工作原理1-1）

2.看草图和框图：因为草图和框图只代表系统或子系统的基本组成部分、相互关系和主要特征，所以我们应该详细查看电路图，找出它们的工作原理。草图和框图多为单线图，只有部分380220V低压配电系统草图部分采用多线图表示。

3.看电路图是看图的重点和难点：电路图是电气图的核心，也是最丰富、最难读懂的电气图。看电路图，首先要看图形符号和文字符号，了解电路图各组成部分的功能，区分主电路和辅助电路、交流电路和DC电路。其次，按照电工汇流排工作原理先看主电路再看辅助电路的顺序看图。

看主电路的时候一般是从下往上看，也就是先从用电设备开始，控制用电元件然后依次看电源侧。看辅助回路时从上到下、从左到右看即先看主电源，再依次看各支路，分析各支路电气元件的工作情况及其与主回路的控制关系，注意电气和机械机构的连接关系。

通过查看主电路，有必要了解负载如何获得电源，电力线通过哪些电气元件到达负载以及它为什么通过这些电气元件。通过看辅助电路要搞清楚辅助电路的组成，各种电气元件及其动作之间的相互联系和控制关系。

同时也要了解辅助电路和主电路的关系，进而找出整个电路的工作原理和脉络。
