电工一般接线方法电路接线防止出错
- 编辑:电工培训 -电工一般接线方法电路接线防止出错
第一个连接注意:家居装修中不要有接头,尤其是在线管中。如果有连接器,它们也应该在接线盒中。通常所有的导线连接器都是这样连接的,以确保导线连接器不会被撞击、短路或接触不良。
防火胶带隔离法:多用于吊挂物品或者是比较高能的项目,主线不能断,操作线缠绕主线6-8周。天花板上的聚光灯应该这样连接,沿途有很多灯。此电工一般接线方法用防火胶带包裹在里面,它的作用是防止电烧坏东西,这在天花板上非常重要,用绝缘胶带包起来。

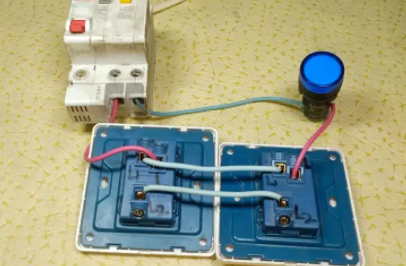

(电工一般接线方法1-1)
压线布线法是最规范、最实用的方法,但需要专门的工具来做。将压线用压线钳和压线专用钳放在压线机上用力按压,压线的大小根据压线的大小与线的数量有关。
常用的压线机是T4式的,也就是可以压四根直径4平方毫米的线。布线图使用标准符号布线设备,通常使用与这些图不同的示意图。
电气符号不仅显示要安装什么,还显示要安装什么类型的设备。比如表面吸顶灯用一个符号表示,凹面吸顶灯有不同的符号,表面荧光有另一个符号。每种类型的开关都有不同的符号,各种插座也是如此。
符号显示烟雾探测器、门铃和恒温器的位置,在大型项目中根据电工一般接线方法可以对符号进行编号,以显示设备所连接的面板和电路,并识别在该位置安装哪种类型的固定装置。随着计算机绘图的出现,两条相交线的连接用“点”或“点”的交叉线来表示。
同时,将路口简化为同一个路口但没有“点”。所以现代表示四向导线连接的做法是先画一条直线,然后再画其他以“点”为连接的沿直线交错的导线,这样就形成了两个独立的T型连接,不会混淆,明显不会交叉。
