桥架专业电工弯管制造方法数据公式
- 编辑:电工培训 -桥架专业电工弯管制造方法数据公式
在电缆桥架安装过程中,一般有三种弯曲:一种是水平弯曲,另一种是垂直弯曲,还有一种是之字形弯曲。
以下示例说明了这些桥架专业电工弯管的制造方法和公式:

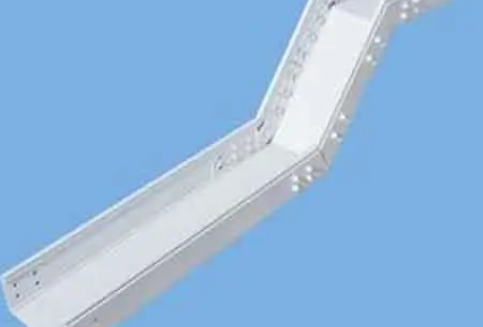

1.示例:400X150桥架形成45的“之”字形弯曲。从桥架侧面取15cmX0.8,在桥架底部画点,等分距离。然后三个点连接成一个45的等腰三角形(另一边用同样的方法)。然后切掉这个三角形,形成一个45的弯。然后画一个高度为X1.41的三角形,做为最里面的顶点,方向与上一个相反。
(桥架专业电工1-1)
2.90弯就是画一个两倍于待做边的三角形,比如用400X150做水平弯,就画一个400X2的三角形切掉;如果你想垂直转弯,走150X2。总结公式:比如45度坡弯只需要记住这句话就知道怎么做了:“爬45度,桥的高度乘以0.8;三条线分成一个弯,坡度是爬高乘以1.41 30度;坡度是爬高乘以0.8再乘以45再乘以30,90度弯是桥的宽度乘以0.8,坡度(内缘)是600。
电缆桥架专业电工制造的桥架可分为槽式、托盘式、梯式、网式等结构,由支架、支架臂和安装附件组成。可独立架设或敷设在各种建(构)筑物和管廊支架上,体现了结构简单、造型美观、配置灵活、维护方便的特点。
所有部件都需要镀锌,露天安装在建筑物外的桥架上。如果靠近海边或处于腐蚀性区域,材料必须具有耐腐蚀、防潮、附着力好、冲击强度高的物理特性。由于环境温度的变化,钢电缆桥架会随热膨胀,随冷收缩。
室外桥梁受温度影响很大:例如如果环境中的最高温度为40,最低温度为-20,那么索桥的最大收缩可以按照以下公式计算:t=11.2 10-660度(度)1000毫米。因此可以得出,当温差为60时0.672毫米/米的温差为50时;0.560毫米/米的温差为40时为0.444。当温差为50时,为40m。
